Rohrbündelwärmetauscher

Liegende oder stehende Rohrbündelwärmetauscher Leistungsbereich bis 25.000 kW

Beschreibung:

Rohrbündel-Wärmetauscher mit austauschbarer/fest-eingebauter U-Nadel/Geradrohr-, Glattrohrheizfläche. Vorkopf, Gehäuse und Rohrheizfläche nach den gültigen AD-Merkblättern und DIN-Normen bzw. Druckgeräterichtlinie 2014/68/EU gebaut und geprüft. Wärmeaustauscher mit abnehmbarem/n Vorkopf/Vorköpfen sowie mit allen für den Betrieb notwendigen Anschlüssen. Wärmedämmung aus hochwirksamen Mineralwollmatten, direkt in den Außenmantel eingeklebt. Außenmantel aus verzinktem Stahlblech, fest montiert. Ohne Gegenflansch, Schrauben, Dichtungen und Regelarmaturen.

Stehende Spiralrohr-Wärmeaustauscher Leistungsbereich 20 - 5.000 kW

Beschreibung:

Stehender Hochleistungs-Spiralrohr-Wärmeaustauscher nach dem Gegenstromprinzip mit fest eingebautem Rohrbündel, berechnet gemäß Druckgeräterichtlinie 2014/68/EU. Mehrere Lagen der Rohrbündel werden so übereinander angeordnet, dass auf kleinem Raum eine sehr große Rohrmenge und damit eine große Wärmeübertragungsfläche untergebracht ist. Durch einen speziellen Einbau des Rohrbündels in den zylindrischen Stahlmantel ergibt sich eine hoch turbulente Strömung, so dass der Wärmeaustauscher in allen Einsatzbereichen einen optimalen Wärmeübergang bietet. Die Medienführung erfolgt im Gegenstrom. Die Wärmeaustauscher werden mit Normanschlüssen und fest montierter Wärmedämmung aus 80 mm starker Mineralwolle und Aluminiumblechmantel geliefert. Die Spiralrohr-Wärmeaustauscher sind geeignet für den Einbau in Fernwärmeübergabestationen, Trinkwassererwärmungsanlagen, Wärmerückgewinnungsanlagen, der Systemtrennung und der Verfahrenstechnik. Ohne Gegenflansch, Schrauben, Dichtungen und Regelarmaturen.

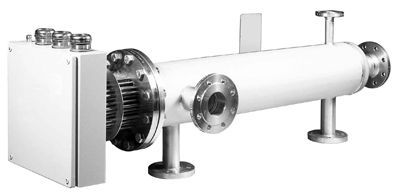

Liegende elektrisch beheizte Wärmeaustauscher Leistungsbereich bis 1000 kW

Beschreibung:

Hochleistungs-Wärmeerzeuger in 1-Weg-Ausführung mit demontierbarem Heizeinsatz. Heizflansch mit eingebautem Überhitzungsschutz und Sicherheitstemperaturbegrenzer, sowie spritzwassergeschützten Anschlussgehäuse, Schutzart IP 54. Wärmedämmung aus Mineralwolle mit verzinktem Stahlblechmantel. Ohne Gegenflansch, Schrauben, Dichtungen und Regelarmaturen.

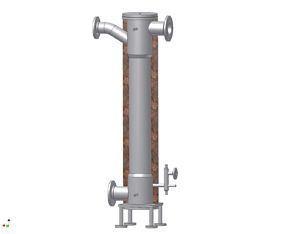

Stehender Wärmeaustauscher für dampf- oder kondensatseitige Regelung mit Kondensatauskühlung Leistungsbereich bis 25.000 kW

Beschreibung:

Rohrbündel-Wärmeaustauscher mit fest eingebauter Geradrohr-, Glattrohrheizfläche für eine dampf- oder kondensatseitige Leistungsregelung in stehender Ausführung. Kondensat von 0 bis 100% anstaubar. Gehäuse und Rohrheizflächen nach den gültigen AD-Merkblättern und DIN-Normen bzw. Druckgeräterichtlinie 2014/68/EU berechnet, gebaut und geprüft. Wärmeaustauscher mit abnehmbaren Endplatten zur Besichtigung und Reinigung des Apparates, sowie allen für den Betrieb notwendigen Anschlüssen. Unterkonstruktion für Aufstellung auf ein vorhandenes Fundament. Hochwirksame Wärmedämmung zur Reduzierung der Abstrahl- und Betriebsbereitschaftsverluste, Außenmantel aus Stahlblech, fest montiert. Ohne Armaturen, Gegenflansche, Schrauben und Dichtungen.

Liegender, indirekt beheizter Dampferzeuger/Reindampferzeuger Leistungsbereich bis 25.000 kW

Beschreibung:

Dampferzeuger mit ziehbarem U-Nadel-Glattrohrheizbündel für eine indirekte Beheizung mit Heißwasser, Dampf oder Thermoöl in liegender Ausführung, Vorkopf, Gehäuse und Rohrheizfläche nach den gültigen DIN-Normen bzw. Druckgeräterichtlinie 2014/68/EU berechnet, gebaut und geprüft. Dampferzeuger mit abnehmbarem Vorkopf sowie mit allen für den Betrieb notwendigen Anschlüssen. Unterkonstruktion bestehend aus zwei Aufstellsäulen/-sätteln aus Stahl für eine Aufstellung auf ein vorhandenes Fundament, lose beigefügt. Ohne Gegenflansch, Schrauben, Dichtungen, Messgabel, Armaturen und Wärmedämmung.
